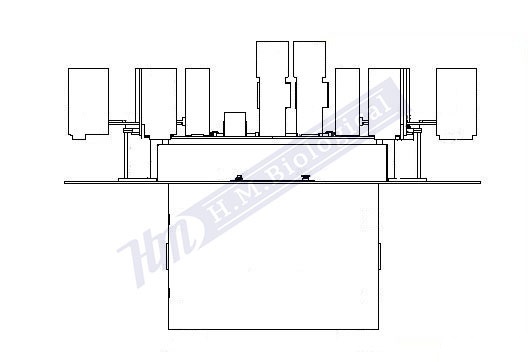

尺寸：長約90cm、寬約200cm、高約150cm
電源：AC 220V
氣壓壓力：4～6 kg/c㎡
真空幫浦：46/53 m/min
設備包含：鍍盤智能自動化主機本體、自動送盤集盤模組、送盤集盤架、自動收盤集盤模組、收盤集盤架、96孔真空吸液組、
清洗鍍液機組、清洗鍍液機鍍液槽、廢液儲存桶
功能及規格 :
1.自動送盤集盤模組1組 含 送盤集盤架5~6個
a.送盤集盤架 可容納20~30盤
b.自動送盤集盤模組 可裝配 送盤集盤架5~6組 不可拆卸
c.機構式落盤
d.卡盤需警示並停機
2.96孔真空吸液組 1組
a.需可接上客戶端之真空管線
b.96孔吸液金屬管需抗強酸鹼材質
c.吸乾後廢液排至廢液桶 再經由蠕動幫浦導出至廢液槽
3.清洗鍍液機組 1組
a.每次充填量300ul/2sec以上(目前300ul/3sec)
b.鍍液機槽 需抗強酸鹼材質
c.液體不足時主機需自動停機
4.自動收盤集盤模組1組 含 收盤集盤架5~6個
a.收盤集盤架 可容納20~30盤
b.自動收盤集盤模組 可裝配 收盤集盤架5~6組 可拆卸
c.機構式收盤
d.卡盤需警示並停機
5.廢液桶 2組
a.內部材質需抗強酸鹼
b.真空氣體與廢液液體分離結構
c.排除廢液氣泡
6.總廢液排除系統 1組
生產效率提高 廢液排出量必增加 2組廢液排除使用高功率幫浦
7.鍍盤智能自動化主機本體
a.人機介面 防水處理
b.機構式輸送設備 水平及上下運作 材質需抗強酸鹼
c.廢液收集槽 材質需抗強酸鹼 連接總廢液排除系統
8.鍍盤智能自動化主機功能
a.啟動 設備所有工站功能復歸 檢查並顯示異常狀況
b.真空吸液工站(3次)、清洗鍍液工站(3次)、鍍盤工站(1次)總循環速度約 30sec/盤
c.可控制96孔盤於清洗鍍液工站及真空吸液工站間來回循環次數 及 各工站皆可獨立作業
d.自動運作下 入料卡盤、氣壓不足、廢液過高(廢液桶1組、主機1組)、洗液過低(1組)
以上狀況將自動停機並顯示異常位置及狀況
e.紅外線感應及警急開關 停止時 輸送機構及上下機構直接停止不復歸 設備前後加裝一般開關
停止時 輸送鍊條及上下機構做動復歸於底部
9. 原有鍍液機增加與主機連接功能
