尺寸：寬約250cm、高約160cm
電源：AC 220V
氣壓壓力：4～6 kg/c㎡
真空幫浦：46/53 m/min

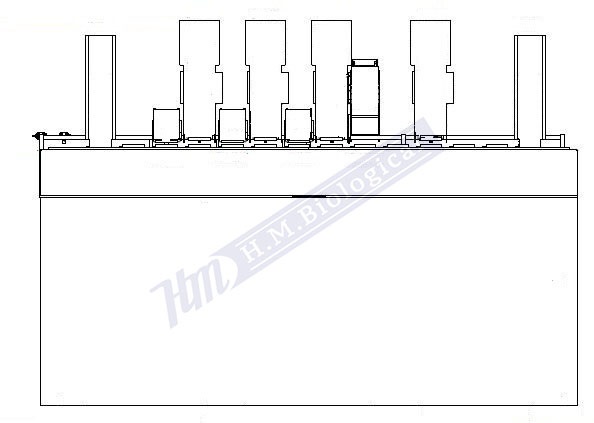

設備包含：鍍盤智能自動化主機本體、自動進盤架、自動收盤架、96孔真空吸頭、清洗鍍液機、清洗鍍液機鍍液槽、廢液儲存桶
功能及規格 :
1.自動入盤架 1組
a.可容納20盤
b.機構式落盤
c.卡盤需警示並停機
2.96孔真空吸液組 4組
a.需可接上客戶端之真空管線
b.96孔吸液金屬管需抗強酸鹼材質
c.吸乾後廢液排至廢液桶 再經由蠕動幫浦導出至廢液槽
3.清洗鍍液機組 3組
a.每次充填量300ul/2sec以上(目前300ul/3sec)
b.鍍液機槽 需抗強酸鹼材質
c.液體不足時主機需自動停機
4.自動收盤架 1組
a.可容納20盤
b.機構式落盤
c.卡盤需警示並停機
5.廢液桶 4組
a.內部材質需抗強酸鹼
b.真空氣體與廢液液體分離結構
c.排除廢液氣泡
6.總廢液排除系統 1組
生產效率提高 廢液排出量必增加 4組廢液排除使用高功率幫浦
7.鍍盤智能自動化主機本體
a.人機介面 防水處理
b.機構式輸送設備 水平及上下運作 材質需抗強酸鹼
c.廢液收集槽 材質需抗強酸鹼 連接總廢液排除系統
8.鍍盤智能自動化主機功能
a.啟動 設備所有工站功能復歸 檢查並顯示異常狀況
b.鍍盤速度數量及速度可調整 2.1sec/盤 以下
c.自動運作下 入料卡盤、氣壓不足、廢液過高(廢液桶4組、主機1組)、洗液過低(3組) 以上狀況將自動停機並
顯示異常位置及狀況
d.紅外線感應及警急開關 停止時 輸送機構及上下機構直接停止不復歸 設備前後加裝一般開關 停止時 輸送鍊
條及上下機構做動復歸於底部
9.原有鍍液機增加與主機連接功能
